036-3 036-4油罐內壁導靜電耐油防腐蝕涂料
發(fā)布時間：2021-05-18 作者：昂威涂料 瀏覽次數：次
036-3、036-4型導靜電耐油防腐蝕涂料
1、產品用途及性能特點

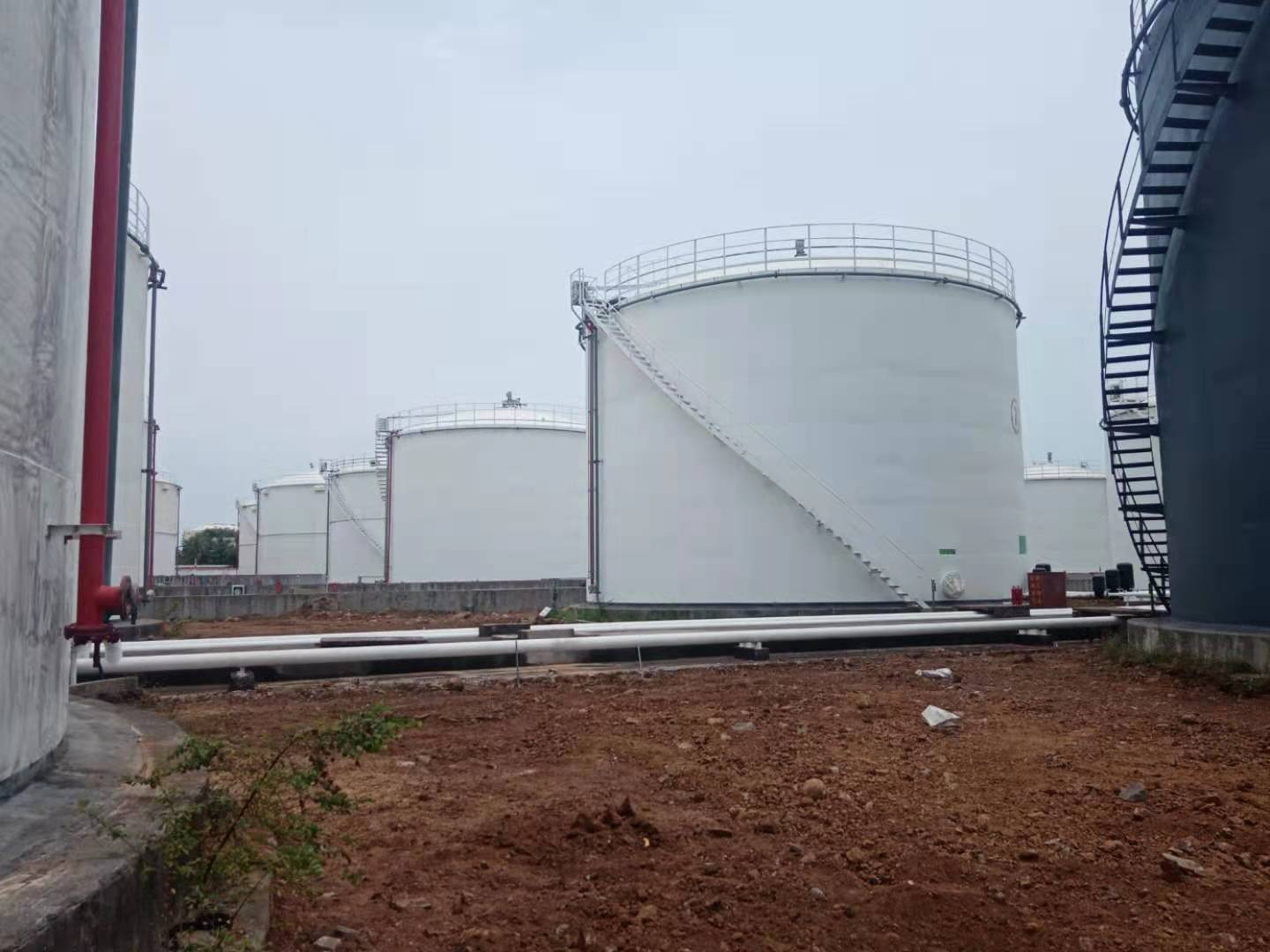

036-3 036-4厚漿型導靜電耐油防腐蝕涂料是一種集阻燃,導靜電,耐溫,耐油,耐水,耐酸堿鹽等介質于一體的新型油灌,煤氣罐內壁防腐蝕涂料。經軍內外機場、油庫的多年使用，證明性能穩(wěn)定、可靠，得到了廣大用戶的好評和信賴。適用于污水、海水、工業(yè)水、汽油、mei油、柴油、噴氣燃料、煤氣等儲罐、輸油、輸氣管線及各類化工設備的防腐，還可用于混凝土設施的防護。
2、涂料組成
底漆(036—3) 甲組份(醬紅色液體) 乙組份(棕色液體)
面漆(036—4) 甲組份(淺灰色液體) 乙組份(棕色液體)
3、主要技術指標
|
組份 |
檢驗項目 |
技術指標 |
檢驗方法 |
|||
|
036—3 |
036—4 |
|||||
|
甲組份 |
漆膜顏色和外觀 |
醬紅色，漆膜平整 |
白色，漆膜平整光滑 |
目測 |
||
|
粘度，s |
40—70 |
35—60 |
GB/T 1723—93 |
|||
|
細度(μm) |
≤60 |
≤60 |
GB 1724—79 |
|||
|
固體含量，% |
70±2 |
70±2 |
GB 1725—79 |
|||
|
涂層 |
遮蓋力，g/㎡ |
80 |
60 |
GB 1726—79 |
||
|
干燥時間 |
表干 |
≤4 |
≤4 |
GB 1728—79 |
||
|
實干 |
≤24 |
≤24 |
||||
|
光澤，% |
可 調 |
GB 1743—79 |
||||
|
硬度 |
0.49 |
GB/T1730--93 |
||||
|
附著力(劃圈法)(級) |
1 |
1 |
GB1720—79 |
|||
|
柔韌性(mm) |
1 |
1 |
GB/T1731--93 |
|||
|
沖擊強度(㎏.cm) |
50 |
50 |
GB/T1732--93 |
|||
|
表面電阻率Ω |
105 — 109 |
GB16906—97 |
||||
|
體積電阻率Ω﹒m |
103 — 108 |
GB13348—92 |
||||
|
貯存期(y) |
1.5 |
1.5 |
||||
4、用量比和包裝
該涂料各組份的配比是通過研究和大量試驗選擇的用量比。為使用方便，產品出廠時按比例配套包裝。
|
|
036—3底漆(醬紅色) |
036—4面漆(淺灰色) |
|
甲組份(鐵桶) |
20 |
20 |
|
乙組份(塑料桶) |
2 |
4 |
5、施工方法
1)表面處理
涂料的防腐效果，不僅取決于涂料本身的質量，還取決于底材的處理和施工質量。涂漆前應徹底清除底材上的殘留涂膜、鐵銹、油污、氧化皮等。
2)具體要求
用噴丸或噴砂除銹，質量應達到Sa2.5級(GB8923—88)。
若采用手工除銹，質量應達到St3級(GB8923—88)。
涂漆前，應除去表面的油污、灰塵等雜質。處理干凈后的鋼板應及時涂上漆，以防重新生銹 。
3)配漆
油漆使用前要充分攪拌，待攪拌均勻后將乙組份倒入甲組份中，混合均勻，熟化二十分鐘后方可使用。如油漆用量較少，甲、乙組份可按比例進行調配。
4)涂漆
可采用刷漆、輥涂、噴涂法施工。如需稀釋，可加入稀釋劑。施工時盡量做到涂層薄厚均勻，不漏涂、不流掛并達到規(guī)定的厚度。在常溫條件下每隔4小時可涂一道。
6、注意事項
涂料中含有機溶劑，施工現(xiàn)場必須加強通風，嚴禁明火，并用防爆燈照明。
請于陰涼、通風、干燥之處儲涂存料。
作業(yè)時做好防護，作業(yè)時間不宜過長
